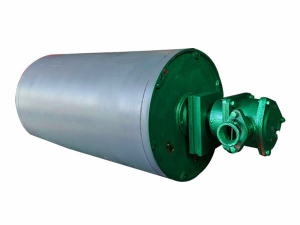

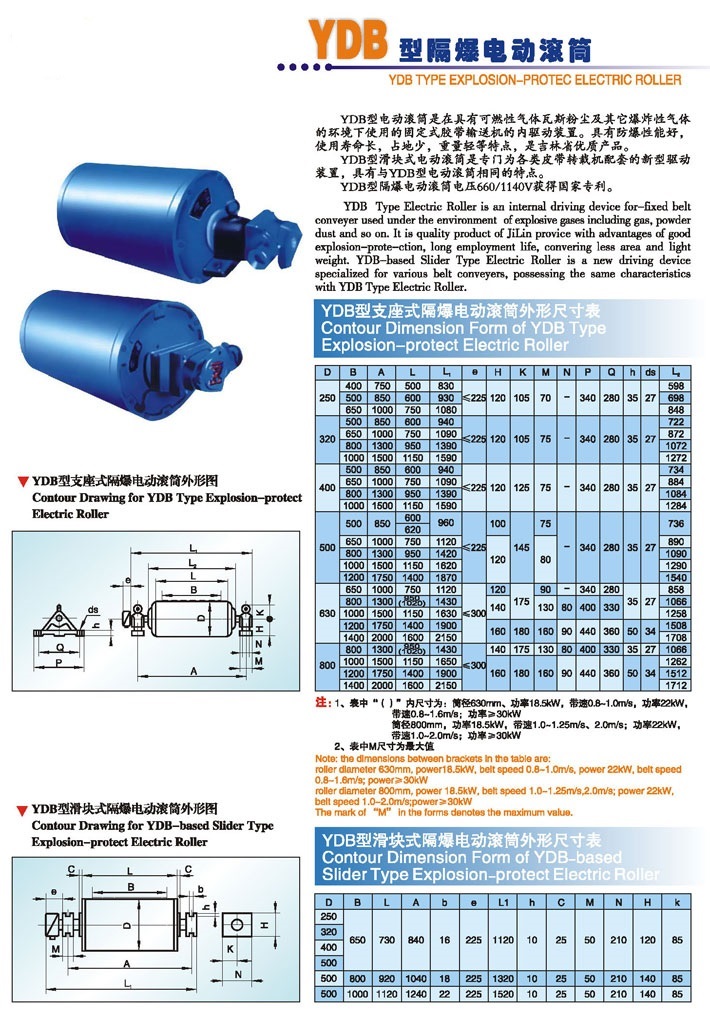

产品分类:YDB隔爆型油冷式电动滚筒
YDB/YZB隔爆型油冷式电动滚筒与YTB隔爆型油冷式电动滚筒的含义及区别
国内部分生产厂家根据内部传动结构不同,对隔爆型油冷式电动滚筒的型号进行了细分,产品型号的含义:D为定轴齿轮传动,Z为摆线针轮传动,T为行星齿轮传动,因此YZB隔爆型油冷式电动滚筒内部为摆线针轮传动,YTB隔爆型油冷式电动滚筒内部结构为行星齿轮电动滚筒。其余型号含义与YDB隔爆型油冷式电动滚筒含义相同,外形安装尺寸与YDB隔爆型油冷式电动滚筒相同,客户在选用YDB隔爆型油冷式电动滚筒时,也可以根据使用需求,自行选择电动滚筒的减速机构的传动方式。可在订货合同中注明。
YDB/YZB隔爆型油冷式电动滚筒的使用范围 Scope of application
Exd l 类产品用于煤矿(非采掘工作面)主要含有甲烷或煤尘的爆炸性气体混合物的场所;
The Exd l of products is used in coal mine (unexcavating of working range) which contains methane or coal dust’s explosive gas mixture;
注意:厂所周围介质中不能含有破坏金属和绝缘的活动性化学物质。
Attention: the surrounding medium of place doesn’t contain destroyed metal and insulating reactivity chemical material.
YZB隔爆型油冷式电动滚筒的使用条件 Service conditions
海拔不超过 1000m;
Height above sea level doesn’t exceed 1000m;
b.环境空气温度随季节而变化,但最高温度不超过35℃(煤矿井下),环境空气最低温度-20℃;
The temperature of environmental change to season, but the maximum temperature doesn’t exceed 35℃ (in the pit of colliery) the minimum temperature of environmental is -20℃;
c.环境空气最大相对湿度不超过95%,无凝结;
The maximum relative humidity of environmental doesn’t exceed 95%, doesn’t condense;
d.额定电压380V、660V、380V/660V、660V/1140V,额定频率50Hz;
Rated voltage 380V, 660V, 380V/660V, 660V/1140V, rated frequency 50Hz;
e.电动滚筒的额定是连续工作制S1为基准的连续定额,允许满压起动,但电动滚筒在负荷启动时功率必须提高一档。
The quota of motorized is according to continuously-running duty S1,permits to start in full pressure, but the power of motorized which start in load must raise 1 grade.
YDB型,YZB-型隔爆电动滚筒是供具有可燃性气体、瓦斯、粉尘等形成的爆炸性混合物环境下所使用的输送机械做驱动装置。产品执行JB/T7330—94《电动滚筒》标准。隔爆性能符GB3836.1—2000《爆炸性气体环境用电气设备,通用要求》、GB3836.2—2000《爆炸性气体环境用电气设备,隔爆型“d”》的规定。隔爆标志为dI、dIIAT4、dIIBT4.dI适用于甲烷或煤尘爆炸危险性混合物存在的矿井中,dIIAT4适用于有I、IIA级T1~T4组爆炸危险性混合物存在的场所,dIIBT4适用于有I、IIA、dIIBT4级T1-T4组爆炸危险性混合物存在的场所。
2工作条件
2.1使用环境温度为-15℃~40℃
2.2海拔高度不超过1000米。
2.3输送物料的温度不超过60℃
2.4频率:50赫兹
2.5电压:380/660伏。
3特点
3.1能将所有易引起火花的电气部件包容在隔爆外壳之内。
3.2结构紧凑,占用空间面积小。
3.3使用维修方便,操作安全可靠,寿命长。
3.4可满足各种逆止、制动、包胶等需求。
4安装及调试
4.1滚筒应处于水平位置,不允许直立安装,倾斜角不得超过5度。
4.2支座处螺栓要紧固,不得有松动。
4.3通过注油孔向滚筒内注入N46号机械油,开口闪点不低于180℃,油面高度为:YDB型为滚筒直径的1/3,YZWB型为滚筒直径的2/5。
4.4用手旋转滚筒,应转动灵活,无卡滞现象。
4.5使电机引线与电器控制柜的线路联结起来,并检查是否与滚筒名牌要求相符合,并使机体外壳有良好的接地。
4.6单向旋转滚筒装有逆止装置,电机接线时,应根据滚筒的旋转方向标记代号查出电机的旋转方向,YDB型功率15KW以下的电机转向与滚筒转向相反.功率18.5Kw以上的电机转向与滚筒转向相同。YZWB型电机的转向与滚筒转向相同。不能查出电机转向时,可带电点动查出。逆止装置在外部的,可将逆止装置坚固螺栓拆下,使止口与滚筒端盖脱开即可点动查出。YZWB型外装式可将电机拆下查出。
4.7接通电源,进行1小时空载试运,整机应运转平稳,无冲击及较大的周期性噪声。
5使用与维护
5.1输送机输送前,应先空转片刻,待运转正常后方可投料。
5.2物料的投放应均匀、连续,并避免超载。
5.3在输送过程中,应尽量避免频繁的启动,当发现温度急聚升高及产生不正常的噪音等现象时,应停止使用,检查原因并排除。
5.4具有隔爆性能的零件和隔爆面,不得随意拆卸,需要检修时切勿碰伤和划伤隔爆面,装配时,隔爆面涂204一I防锈脂。有如下配合面属于隔爆配合面。
5.4.1YDB隔爆油冷式电动滚筒的隔爆配合面。a、简体与左右端盖;b、压盖与左右法兰轴及左右端盖;c、左端盖与油塞;d、简体与圆头油塞;e、出气螺栓与左法兰轴及出气帽;f、左法兰轴头与左支座;g、左支座与接线盒底座;h、接线盒底座与接线盒壳;i、接线盒壳与接线盒盖;j、接线盒壳与接线板;k、接线板与接线螺钉。
5.4.2YZWB隔爆外装式电动滚筒的隔爆配合面。
a、电机壳与电机左右端盖;b、电机轴与电机左右端盖;c、电机轴与电机轴承内盖;d、电机端盖与电机轴承内盖;e、接线盒座与电机壳;f、安装板与接线盒座;.g、安装板与电机壳;b、接线盒座与盖;i、接线螺栓与端子套;j、接线盒座与端子套。
5.5滚筒运行一个月后要更换润滑油,以后每隔一年更换一次润滑油。
6选用说明
6.1选型时尽量选用我厂的标准规格,如有特殊要求,,要与我厂协商决定。
6.2逆止型滚筒的旋转方向必须面对电机接线端观察,顺时针旋转标注“S”,逆时针旋转标注“N”,不需逆止时,则不标注旋转方向代号。
6.3滚筒表面如需包胶,请在合同中注明。
6.4应根据不同的防爆场所,注明不同的隔爆标志。
